Виды сопряжения и допусков на боковой зазор. О контрольных размерах зубчатых колёс и боковом зазоре. Основные понятия о зубчатых передачах

Для колеса Z 2 =75, D д 2 = 225 мм

Для шестерни Z 1 = 40, D д 1 = 120 мм

Кинематической точности

Радиальное биение зубчатого венца, =63 мкм

Радиальное биение зубчатого венца, =50 мкм

Плавности

отклонение шага (углового), f pt =

отклонение шага (углового), f pt =

Контакта

суммарное пятно контакта, =32 мкм

суммарное пятно контакта,

Бокового зазора

наименьшее отклонение средней длины общей нормали, A wme =150

наименьшее отклонение средней длины общей нормали, A wme =120

допуск на среднюю длину общей нормали, Т wm =100мкм

допуск на среднюю длину общей нормали, Т wm =70 мкм

Обозначение контролируемого параметра

Наименование измерительного прибора

Степень точности

измерения, мм

БВ - 5059 для автоматического контроля накопленной погрешности к-шагов, шага по колесу о отклонение шага

m = 1-16

d = 5-200

f pt

БВ - 5079 цехового типа для контроля зубчатых колес

d = 20-30

Суммарное пятно контакта

Контактно-обкатные станки и приспособления

A wme

Зубомерный микрометр

d = 5-200

Т wm

Зубомерный микрометр

Для устранения возможного заклинивания при нагреве передачи, обеспечения условий протекания смазочного материала и ограничения мертвого хода при реверсировании отсчетных и делительных реальных передач они должны иметь боковой зазор jn (между нерабочими профилями зубьев сопряженных колес). Этот зазор необходим также для компенсации погрешностей изготовления и монтажа передачи и для устранения удара по нерабочим профилям, который может быть вызван разрывом контакта рабочих профилей вследствие динамических явлений. Такая передача является однопрофильной (контакт зубьев колес происходит по одним рабочим профилям).

Боковой зазор определяют в сечении, перпендикулярном к направлению зубьев, в плоскости, касательной к основным цилиндрам (рис. 2.52).

Независимо от степени точности изготовления колес передачи предусмотрено шесть видов сопряжении. Установлено шесть классов отклонений межосевого расстояния, обозначаемых в порядке убывания точности римскими цифрами от I до VI. Соответствие видов сопряжении и указанных классов, приведенных в табл. 2.13, допускается изменять.

На боковой зазор установлен допуск Тjn, определяемый разностью между наибольшим и наименьшим зазорами. По мере увеличения бокового зазора увеличивается допуск Тjn. Установлено восемь видов допуска на боковой зазор: х, у, z, а, b, с, d, h. Каждому виду сопряжения соответствует определенный вид допуска (см. табл. 2.13). Соответствие видов сопряжений и видов допусков допускается изменять, используя при этом и виды допуска x, у и z.

Боковой зазор jn min, необходимый для компенсации температурных деформаций и размещения смазочного материала, определяют по формуле

jn min = V + aw (1to1 - 2to2)2sin ,

где V --толщина слоя смазочного материала между зубьями; aw -- межосевое расстояние; 1 и 2 -- температурные коэффициенты линейного расширения материала колес и корпуса; to1 и to2 -- отклонение температур колеса и корпуса от 20 °С; -- угол профиля исходного контура.

Деформацию от нагрева определяют по нормали к профилям.

Боковой зазор обеспечивают путем радиального смещения исходного контура рейки (зуборезного инструмента) от его номинального положения в тело колеса (рис. 2.54). Под номинальным положением исходного контура понимают положение исходного контура на зубчатом колесе, лишенном погрешностей, при котором номинальная толщина зуба соответствует плотному двухпрофильному зацеплению.

Таблица 2.13

Виды сопряжений и соответствующие им виды допусков на боковой зазор и классы отклонений на межосевое расстояние

Связь смещения исходного контура с боковым зазором jn и утолщением толщины зуба по постоянной хорде Ecs можно установить соответственно из треугольников abc и dbc (см. рис. 2.54):

jn min = 2EHssin;

Дополнительное смещение исходного контура ЕHr от его номинального положения в тело зубчатого колеса осуществляют для обеспечения в передаче гарантированного бокового зазора. Наименьшее дополнительное смещение исходного контура назначают в зависимости от степени точности по нормам плавности и вида сопряжения и обозначают: для зубчатых колес с внешними зубьями как - EHs, для колес с внутренними зубьями - через +EHi.

В табл. 2.14 приведены показатели, определяющие гарантированный боковой зазор, допуски и отклонения по нормам бокового зазора.

Таблица 2.14

Показатели бокового зазора

Примечание. Среднюю длину общей нормали определяют по формуле

Wm = (W1 + W2 + + Wz)/z ,

где W1, W2, Wz - действительные длины общей нормали; z - число зубьев.

Общий боковой зазор должен состоять из гарантированного бокового зазора jn min и зазора Кj, компенсирующего погрешности изготовления зубчатых колес и монтажа передачи и уменьшающего боковой зазор:

jn min + Кj = 2(EHs1 + EHs2)sin.

Зазор Кj отсчитывают по нормали к зубьям.

Необходимое наименьшее смещение исходного контура на обоих зубчатых колесах

EHs1 + EHs2 = 0,5(jn min + Кj)/ sin.

Зазор Кj предназначен для компенсации ряда погрешностей изготовления зубчатых колес и монтажа передачи и определяется по формуле

Наибольший боковой зазор, получаемый между зубьями в передаче, не ограничен стандартом. Он представляет собой замыкающее звено сборочной размерной цепи, в которой составляющими размерами, ограниченными допусками, являются межосевое расстояние и смещение исходных контуров при нарезании обоих колес и др. Поэтому наибольший зазор не может превышать значения, получаемого при наиболее неблагоприятном сочетании отклонений составляющих размеров:

jn max = jn min + 2(TH1 + Tp + 2fa)sin.

Типы боковых зазоров (определяются для каждого зубчатого колеса в наборе зубчатых колес)

Реальные зубчатые колеса должны производиться со специальными допустимыми боковыми зазорами. Определите допустимые значения, исходя из своих рабочих условий.

В цилиндрических и косозубых зубчатых зацеплениях существует два способа определения необходимого значения бокового зазора. Во-первых, уменьшите толщину зуба, погрузив пуансон в пустую форму на глубину, превышающую теоретически допустимую по стандарту. Во-вторых, увеличьте межосевое расстояние по сравнению с рассчитанным теоретически.

При задании бокового зазора, учитывайте следующие факторы:

• Пространство, необходимое для смазки.
• Дифференциальное расширение между компонентами зубчатого колеса и кожухом.
• Ошибки в расчетах. Недостаточность обоих колес, ошибки профиля, шаг, толщина зуба, угол наклона зуба и межосевое расстояние. Чем меньше величина бокового зазора, тем более точной будет машинная обработка зубчатого колеса.
• Условия работы, например, частое реверсирование или избыточная нагрузка.

Размер бокового зазора не должен быть слишком велик для соответствия требованиям работы. Убедитесь, что он достаточен для того, чтобы затраты на машинную обработку не превысили необходимые.

Традиционно устанавливается половина значения допуска для бокового зазора на толщину зубьев каждого зубчатого колеса из пары. Однако существуют исключения. Например, в шестернях, имеющих малое количество зубьев, используются все допустимые значения для ведомого зубчатого колеса. В результате не происходит ослабления зуба шестерни.

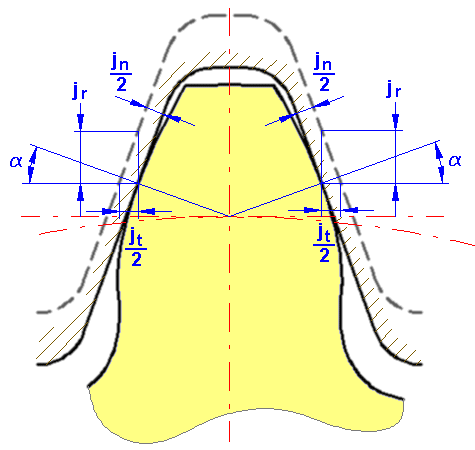

• Круговой боковой зазор j t [мм/дюймы]
• Нормальный боковой зазор j n [мм/дюймы]
• Центральный боковой зазор j r [мм/дюймы]
• Угловой боковой зазор j [град]

Боковой зазор зацепления косозубого колеса

Для косозубых колес имеется два вида боковых зазоров, относящихся к интервалу зуба. Существует поперечное сечение в нормальном направлении поверхности зубьев “n” и поперечное сечение в перпендикулярном направлении к оси “t”.

Боковой зазор j n между неработающими профилями зубьев сопряженных колес определяют в сечении, перпендикулярном направлению зубьев, в плоскости, касательной к основным цилиндрам (рисунок 36). Этот зазор необходим для устранения заклинивания при нагреве передачи (температурная компенсация), размещения слоя смазки, а также для компенсации погрешностей изготовления и сборки. Боковой зазор приводит к появлению при реверсировании передач мертвого хода, величину которого ограничивают для уменьшения ударов по нерабочим профилям зубьев. Теоретическая зубчатая передача является двухпрофильной и беззазорной (j n = 0). Реальная передача должна иметь боковой зазор.

Минимальная величина бокового зазора j n min определяет вид сопряжения зубьев. Стандартами предусматривается шесть видов сопряжения: А (с увеличенным гарантированным зазором j n min для 3-12 степеней точности), В (с нормальным гарантированным зазором, 3-11), С, D (с уменьшенным j n min , 3-9, 3-8), Е (с малым j n min , 3-7), Н (нулевым j n min , 3-7).

Установлено восемь видов допусков Тj n бокового зазора (при этом Тj n =

j n min - j n max): h, d, c, b, a, z, y, x. Допуски расположены в порядке возрастания. Видам сопряжения Н и Е соответствует вид допуска h, видам сопряжения D, С, В, А – соответственно d, c, b , a. Допускается по технологическим или иным соображениям менять соответствие видов сопряжения и допуски бокового зазора, используя также виды допуска z, y, x (см. рисунок 36).

Установлено шесть классов отклонений межосевых расстояний, обозначаемых в порядке убывания точности римскими цифрами от 1 до Y1. Гарантированный боковой зазор обеспечивается при соблюдении установленных для данного вида сопряжения классов отклонений межосевого расстояния (Н, Е –II класс, D, C, B, A – III, IY, Y, YI классы).

Минимальный боковой зазор j n min должен учитывать температурную компенсацию j nt и слой смазки  см:

j n min = j nt +  см. (3.156)

Рисунок 36 – Боковой зазор в зубчатой передаче

Необходимую температурную компенсацию можно рассчитать, зная температуру колеса t кол и корпуса передачи t пер и учитывая, что боковой зазор j n измеряют под углом профиля :

t = a w [ кол (t кол – 20 0) -  кор (t кор – 20 0)],

где w – межосевое расстояние,  I – коэффициенты линейного расширения ( кол – колеса,  кор – корпуса).

Учитывая, что толщина смазки должна составлять от 0,01 до 0,03 модуля, получим, что минимальный (гарантированный) боковой зазор j n min должен быть равен

j n min = (0,01  0,03) m + a w [(( кол (t кол –20 0) -  пер (t пер – 20 0) 2sin (3.157)

Сопряжение вида В гарантирует боковой зазор, при котором исключается заклинивание зубьев передачи от нагрева при разности температур колес и корпуса 25 0 С (см. рисунок 36).

Как следует из сказанного, вид сопряжения зубьев назначается расчетным или опытным путем независимо от степеней точности. Допустимые погрешности изготовления или монтажа зубчатой передачи, зависящие от степеней точности, сказываются на максимальной величине бокового зазора.

Существуют три метода обеспечения бокового зазора: регулирование расстояния между осями передачи, применение при изготовлении специального инструмента с утолщенными зубьями и метод радиального смещения исходного контура рейки зубонарезного инструмента.

Первый метод практически не применяют, т.к. перемещение рабочих валов для получения бокового зазора приводит к уменьшению активной части профиля и коэффициента перекрытия; этот метод невозможен при нескольких парах сопряженных зубьев, сидящих на двух параллельных валах, так как отрегулированный боковой зазор одной пары шестерен дает неприемлемые значения для остальных пар шестерен.

Второй метод получения “тонких” зубьев шестерен за счет увеличения толщины режущих зубьев инструмента (фрез, реек и т.д.) ведет к увеличению номенклатуры и удорожанию инструмента.

Третий метод получил преимущественное распространение, так как использует стандартный инструмент и позволяет обеспечивать любые боковые зазоры за счет дополнительного смещения зубонарезного инструмента в “тело” заготовки. Наименьший боковой зазор создается за счет уменьшения толщины зуба по постоянной хорде Е с методом радиального смещения исходного контура на величину Е Н. Дополнительное уменьшение толщины зуба по хорде на величину допуска Т с происходит за счет допуска на смещение исходного контура Т Н, что вызывает соответствующее увеличение бокового зазора. Зависимости, характеризующие изменение бокового зазора от смещения исходного контура и утонения зуба показана на рисунке 36:

j n min = 2 Е Н sin; (3.158)

E C = 2E H tg. (3.159)

Таким образом, боковой зазор определяется смещением исходного контура Е Н, межосевым расстоянием а (для него установлены отклонения f a), толщиной зуба на делительной окружности или постоянной хордой зуба

При наличии радиального биения F r толщины зубьев не остаются постоянными, но изменяются с приближением и удалением к ведущему колесу, поэтому Т Н  F r:

Т Н = 1,1 F r + 20. (3.160)

Боковой зазор состоит из гарантированного бокового зазора j n min и бокового зазора j n 1 для компенсации погрешности изготовления и монтажа (1 и 2 – колесо и шестерни):

j n min + j n1 = (Е Н 1 + Е Н 2)2 sin. (3.161)

Принимая смещение колеса и шестерни приблизительно одинаковыми

Е Н 1  Е Н 2  Е Н, получим ( = 20 0):

Боковой зазор j n 1 учитывает отклонения межосевого расстояния f a , шага зацепления f p в двух колес, отклонения направления F  двух колес, отклонения от параллельности f x и перекоса осей f у, j n 1 равен при квадратичном суммировании:

Наибольший боковой зазор является замыкающим звеном сборочной размерной цепи, составляющими звеньями которой будут отклонения межосевого расстояния и смещения исходных контуров:

j n max = j n min + (Т Н 1 + Т Н 2 + 2f a) 2sin. (3.164)

Учитывая производственные потребности, для характеристики бокового зазора применяют следующие показатели:

наименьшее смещение исходного контура Е Н (допуск Т Н );

наименьшее отклонение толщины зуба Е С (допуск Т С = 0,73 Т Н );

наименьшее отклонение средней длины общей нормали Е wm (допуск Т wm );

наименьшее отклонение длины общей нормали Е w (допуск Т w );

предельные отклонения измерительного межосевого расстояния  Е а`` (+ E a `` s и -Е а`` I ).

Нормаль W – расстояние между разноименными боковыми поверхностями группы (2, 3 и т.д.) зубьев.

Измерительное межосевое расстояние – расстояние беззазорного сопряжения зубьев контролируемого колеса и измерительного колеса; E a `` s =
(колебание измерительного расстояния на одном зубе); E a `` I = -Т Н.

При разработке чертежей зубчатых колес, корпусов редукторов, приводов и т.д. применяются показатели w (E w , T w), S c (E c , T c), f a (рисунок 36).

При контроле зубчатых колес используют комплексы показателей, которые установлены для различных степеней точности. Комплексы контроля являются равноправными, но не равноценными. Первый из них (для каждой нормы, образованный одним комплексным показателем, дает наиболее полную оценку точности колеса). Каждый последующий характеризует значительную долю основной погрешности или отдельные ее части.

Выбор того или иного комплекса контроля зависит от назначения и точности зубчатых колес и передач (принцип инверсии), их размеров, практики контроля, объема и условий производства и др. Для выбранного комплекса на чертеже зубчатого колеса с нестандартным исходным контуром указывают необходимые допуски и отклонения и колесо контролируют по всем параметрам.

В чертежах зубчатых колес со стандартным исходным контуром (рисунок 37), показатели комплекса конструктор не указывает; эти показатели назначаются технологическими службами.

Контроль зубчатых колес может быть приемочный, профилактический и технологический.

Приемочный контроль – контролируют показатели комплекса.

Профилактический – отладка технологических процессов и выявление причин брака.

Для контроля кинематической точности используют приборы для измерения кинематической погрешности колес, измерительного межосевого расстояния, накопленной погрешности шагов, радиального биения, колебания длины общей нормали, погрешности обката.

При контроле плавности работы применяют приборы для измерения местной кинематической и циклических погрешностей, шага зацепления, погрешности профиля, отклонений углового шага.

При контроле полноты контакта применяют приборы для измерения суммарного пятна контакта, осевого шага, направления зуба, погрешности формы и расположения контактной линии.

При контроле бокового зазора измеряют приборами смещение исходного контура, отклонение измерительного межосевого расстояния, отклонение средней длины общей нормали, толщину зуба (в том числе штангензубомерами).

Рисунок 37 – Зубчатое колесо

Для устранения возможного заклинивания при нагреве передачи, обеспечения условий протекания смазочного материала и ограничения мертвого хода при реверсировании отсчетных и делительных реальных передач они должны иметь боковой зазор j n (между нерабочими профилями зубьев сопряженных колес). Этот зазор необходим также для компенсации погрешностей изготовления и монтажа передачи. Боковой зазор определяют в сечении, перпендикулярном к направлению зубьев, в плоскости, касательной к основным цилиндрам (рисунок 8.2.13). Рисунок 8.2.13 Боковой зазор обеспечивается путём радиального смещения исходного контура рейки (зуборезного инструмента) от его номинального положения в теле колеса. Система допусков на зубчатые передачи устанавливает гарантированный боковой зазор j nmin , которым является наименьший предписанный боковой зазор, не зависящий от степени точности колес и передач. Он определяется по формуле: где V – толщина слоя смазочного материала между зубьями; a ω - межосевое расстояние; α 1 и α 2 – температурные коэффициенты линейного расширения материала колес и корпуса; Δt° 1 и Δt° 2 – отклонение температур колеса и корпуса от 20°C; α – угол профиля исходного контура. Толщину слоя смазки ориентировочно принимают в пределах от 0,01m (для тихоходных кинематических передач) до 0,03m (для высокоскоростных передач). Для удовлетворения требований различных отраслей промышленности, независимо от степени точности изготовления колес передачи, предусмотрено шесть видов сопряжений, определяющих различные значения j nmin: A, B,C, D, E, H (рисунок 8.2.14).
Рисунок 8.2.14 Установлено шесть классов отклонений межосевого расстояния, обозначаемых в порядке убывания точности римскими цифрами от I до VI. Гарантированный боковой зазор в каждом сопряжении обеспечивается при соблюдении предусмотренных классов отклонений межосевого расстояния (для сопряжений H и E - II класса, для сопряжений D, C, B и А - классов III, IV, V и VI соответственно). Соответствие видов сопряжений и указанных классов допускается изменять. На боковой зазор установлен допуск T jn , определяемый разностью между наибольшим и наименьшим зазорами. По мере увеличения бокового зазора увеличивается допуск T jn . Установлено восемь видов допуска T jn на боковой зазор: x, y, z, a, b, c, d, h. Видам сопряжений Н и Е соответствует вид допуска h, видам сопряжений D, C, B и A - соответственно виды допусков d, c, b и a. Соответствие видов сопряжений и видов допусков T jn допускается изменять используя при этом и виды допуска z, y и x. Биение зубчатого венца определяется как разность наибольшего и наименьшего показаний индикатора при расположении наконечника во всех впадинах контролируемого колеса.

Стандартизованными параметрами, характеризующими зубчатую передачу являются:

Модуль зубьев,

Передаточное число,

Межосевое расстояние.

Червячные передачи относятся к зубчато-винтовым. Если в зубчато-винтовой передаче углы наклона зубьев принять такими, чтобы зубья шестерни охватывали ее вокруг, то эти зубья превращаются в витки резьбы, шестерня - в червяк, а передача - из винтовой зубчатой в червячную. Преимущество червячной передачи по сравнению с винтовой зубчатой в том, что начальный контакт звеньев происходит по линии, а не в точке. Угол скрещивания валов червяка и червячного колеса может быть каким угодно, но обычно он равен 90°.

Коническая зубчатая передача

Если угол между осями равен 90°, то коническую зубчатую передачу называют ортогональной . В общем случае в неортогональной передаче угол, дополненный до 180° к углу между векторами угловых скоростей извеньев1 и 2, называют межосевым углом Σ
